Производство и применение проволоки биметаллической

Проволока биметаллическая – особый вид круглого длинномерного проката для электротехнической отрасли. Выпускаются проволочные изделия на современном оборудовании совместным холодным волочением сердечника из высококачественной низкоуглеродистой стали и оболочки из цветного металла: алюминия (проволока серия БСА) или меди (маркировка БСМ).

Биметаллическая проволока с круглым сечением используется:

для слаботочных и сильноточных воздушных линий;
изготовления волноводных и многопроволочных проводов, антенн;
в качестве фиксирующих струн и рессорных растяжек контактной железнодорожной сети;
для контактных выводов радиоэлектронных деталей;
в качестве токопроводящих жил радиоаппаратуры.

При приемке готовой продукции визуально контролируется сплошность и целостность оболочки. Прокат с раковинами, пленами, расслоениями трещинами отбраковывается, не допускается оголение сердечника или расслоение проката при спиральной навивке. Для испытаний образцов применяется стержень диаметром, соответствующим размеру сечения проволоки.

На поверхности возможны небольшие жировые пятна от волочильной смазки и незначительные дефекты. Размер допустимых вмятин в пределах ½ допусков.

Поставляется проволока БСА, БСМ в мотках массой от 50 до 75 кг или на барабанах, максимальный вес намотки не более 900 кг, общая масса не превышает 2-х тонн. Для транспортировки прокат упаковывается в соответствии с ГОСТом 3822-79.

Технические характеристики биметаллической проволоки

Проволочный прокат характеризуется высокой прочностью, устойчивостью к атмосферной коррозии, ультрафиолетовому излучению. Аналоги с алюминиевой оболочкой ценятся за низкий удельный вес и устойчивость к растяжению под нагрузкой. У проводов с омеднением ниже энергопотери. Для сердечника используется марганцовистая сталь марок 15Г и 25Г с высокой ударной вязкостью и низким коэффициентом температурного расширения, твердостью HB 10^-1 около 150 МПа. При нагреве на солнце электролинии из биметаллической проволоки не склонны к провисанию. Они хорошо поддаются резке, скрутке, монтажепригодные.

Для оболочки используется:

алюминий первичный (А5), или технический (АД1);
медь марок М0к, М1к (катодная), М1, М1б (бескислородная).

В маркировке биметаллической проволоки обязательно указывается тип провода и материал оболочки. Расчетный срок службы проката, заявленный производителем не менее 50 лет.

Типоразмеры биметаллической проволоки

Диаметр проката, мм	Толщина оболочки, мкм	Допуски, мм	Электросопротивление, Ом/км
1,2	70	-0,06	47,3
1,6	90		26,1
2	110		16,4
2,2	120		13,51
2,5	140		10,42
2,8	150		8,2
3	170		7,13
4	220	-0,08	4,1
6	240	-0,08	2,2

При выборе биметаллической проволоки важно учитывать прочностные характеристики используемых металлов и пластичность сердечника.

Возможные результаты тестирования образцов проволоки БСМ

Параметр	Значение (мах/min)
сопротивлению разрыву, Н/мм²	640/740
максимальное число скручиваний до расслоения оболочки	20

Количество перегибов до слома сердечника для сталемедного проволочного проката

D проволоки, мм	Толщина валика, мкм	Значение
1,2	5
1,6	10	12
2		10
2,2		9
2,5		8
2,8	15
3	20
4	20
6	30	6

Ознакомьтесь с нашими поставками и портфолио

Перейти к портфолио

Посмотреть каталог

Круг алюминиевый АМг6 500х360 мм РТТ ГОСТ 21488-97

Пруток наплавочный Пр-С27 6 мм (46-48 см)

Посмотреть каталог

Проволока стальная сварочная 1,2 мм СВ-08А ГОСТ 2246-70

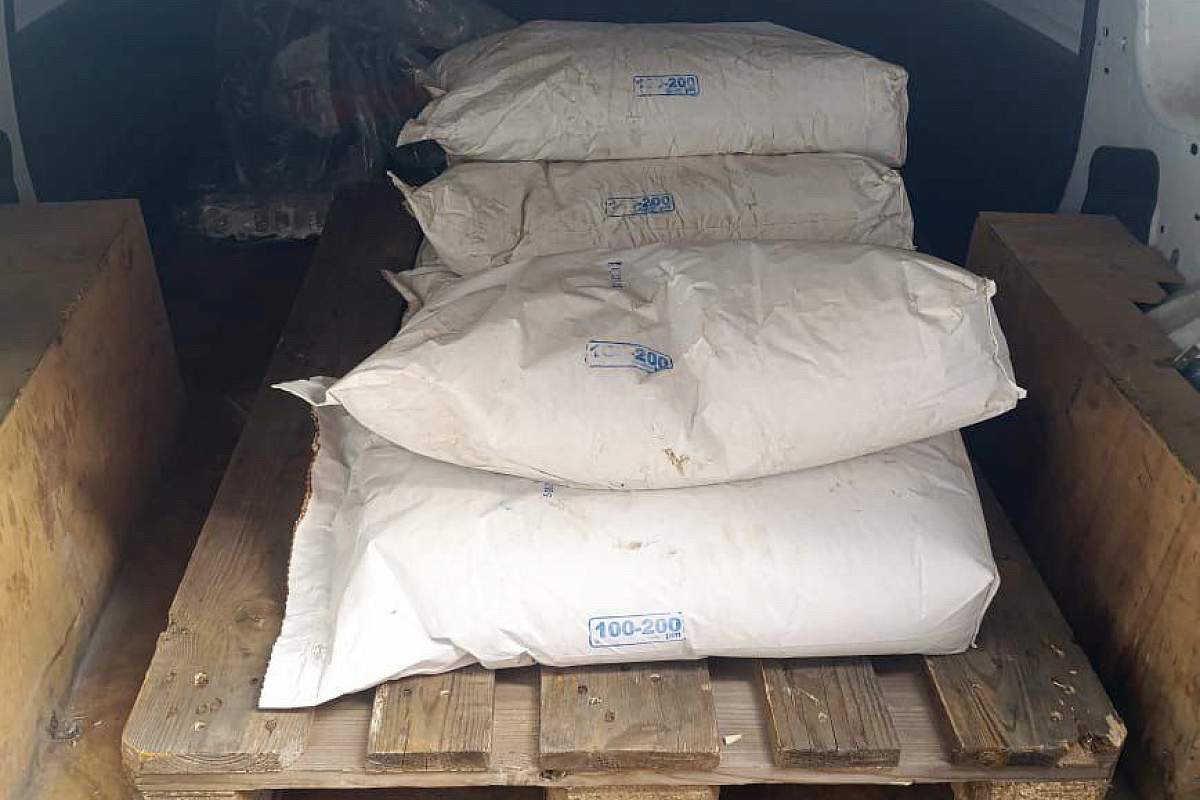

Стеклошарики для разметки, фракция 100-200 мкм

Посмотреть каталог

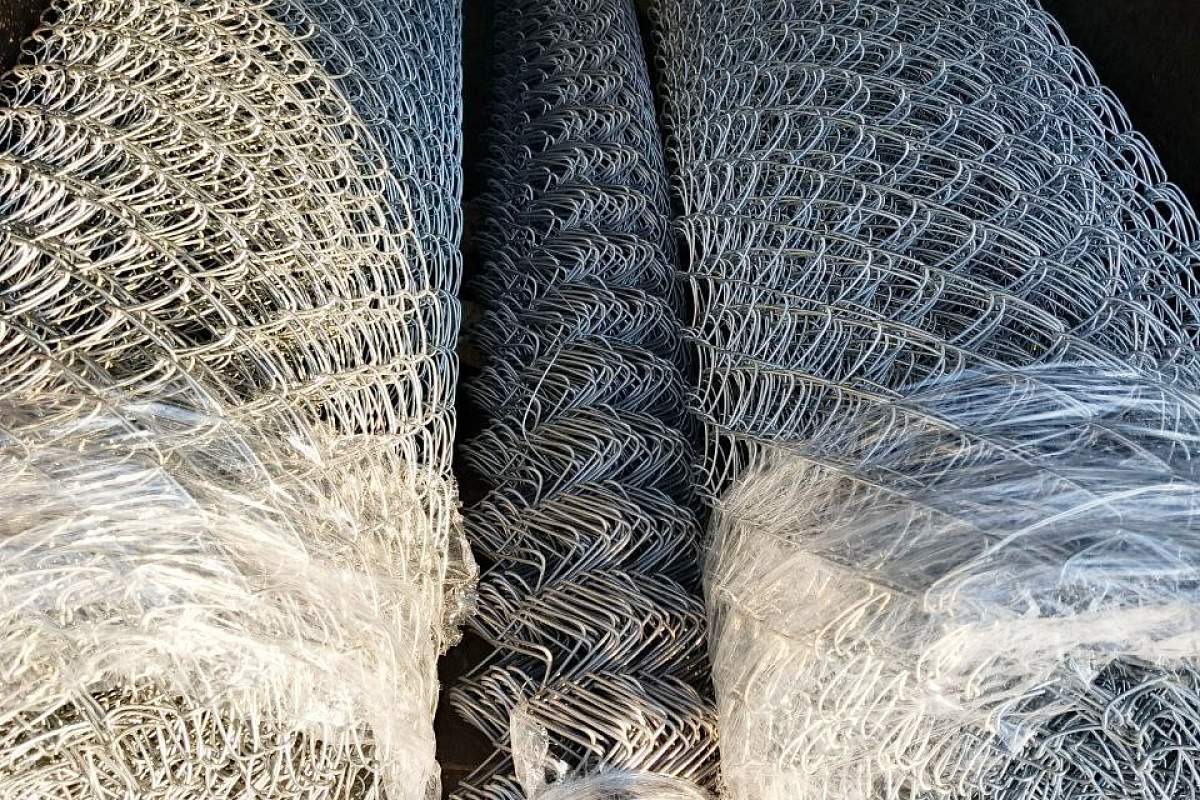

Сетка рабица оцинкованная ГОСТ 5336-80 45х45х2,5 мм рулон 1,5х10 м

Посмотреть каталог

Канат стальной 9,1 мм ГОСТ 2688-80 Г-В-Н-Р-Т-1770/180 ПП А1

Посмотреть каталог

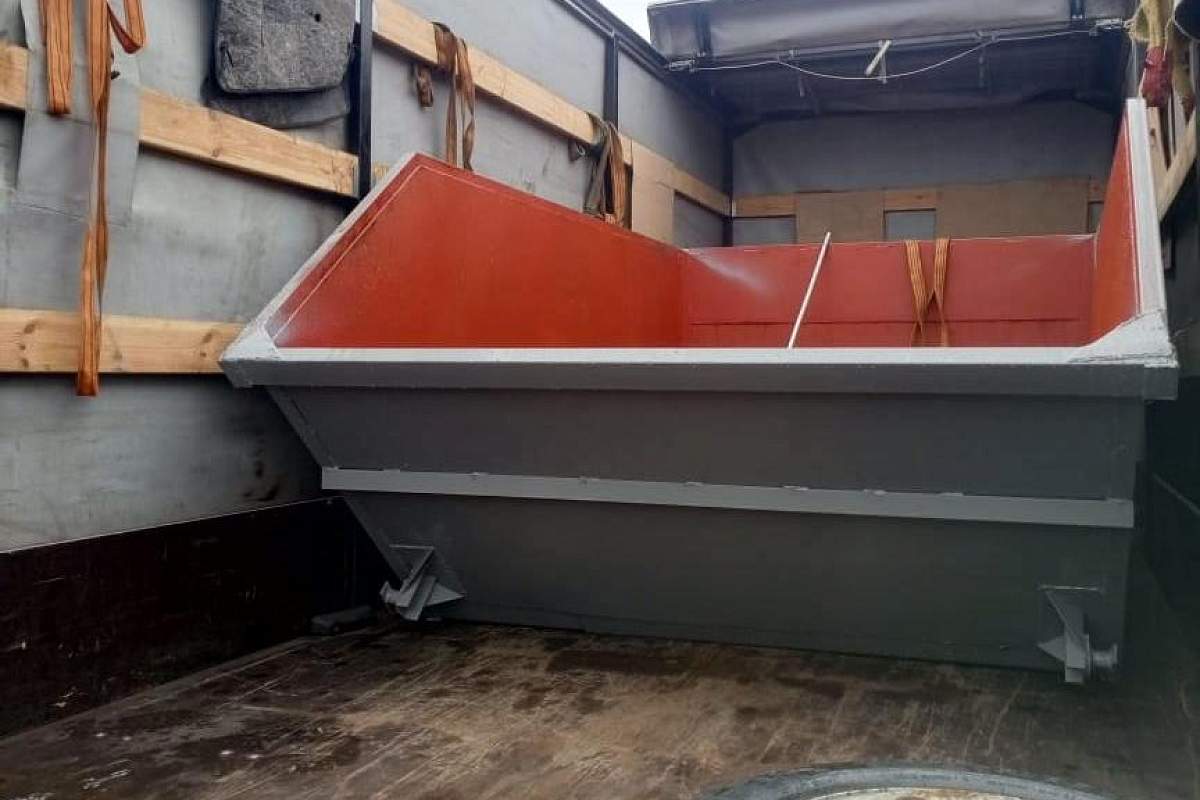

Бункер-накопитель для мусора 8 м3 стенка 3 мм

Посмотреть каталог

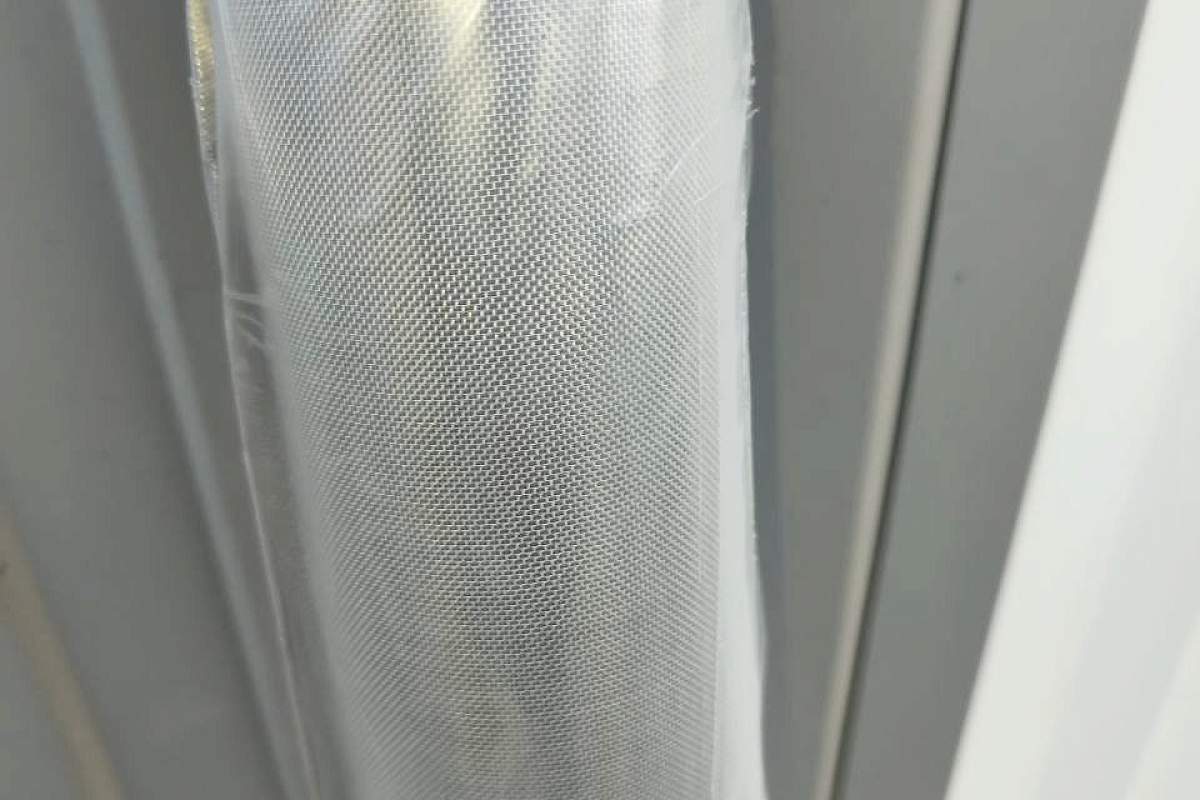

Сетка нержавеющая 0,55х0,55х0,22 мм 12Х18Н10Т ГОСТ 3826-82

Посмотреть каталог

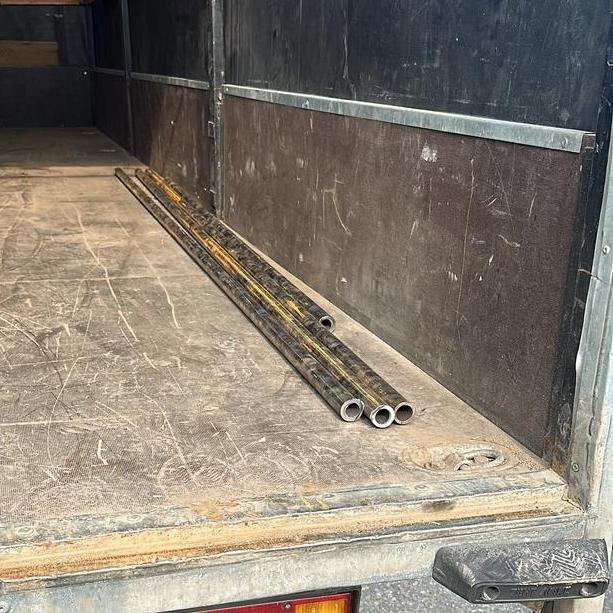

Труба стальная бесшовная холоднодеформированная 32х4 мм ГОСТ 8734-75
