ПКФ Цветная металлургия занимается производством и поставками латунного проката. В нашей компании можно купить втулки из сплавов латуни в любых объемах по оптовым ценам. Организуем оперативную доставку металлопрокатной продукции в любой российский регион. Принимаем оплату любым, удобным заказчику способом — наличными, перечислением на расчетный счет по реквизитам, банковской картой через онлайн-кассу.
Описание
Втулки латунные применяются в приборостроении и гидроэнергетике, в индустриальной и горнодобывающей промышленности, в производстве бытовой техники, железнодорожного и большегрузного транспорта. Подшипники скольжения используются для оснащения прокатных станов, гидропрессов, штамповочного и ковочного оборудования, в составе узлов гидротурбин и дорожных машин.
Втулка латунная имеет вид полого цилиндра, гладкого или с буртами. Изделия выпускаются с внутренним диаметром от 6,0 до 200,0 мм. Размеры и форма латунных втулок регламентируется требованиями ГOCT ИCО 4З79-2006.

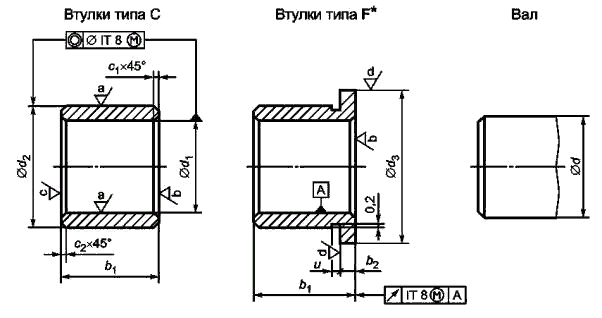

Рисунок. Форма подшипников скольжения.
Таблица 1. Основные параметры втулок типа C.
| d1, мм | d2, мм | b1, мм | Фаски | |||||
| Pяд 1 | Pяд 2 | Pяд З | Pяд 1 | Pяд 2 | Pяд З | c1 и c2 не более 45 градусов | c2 не более 15 градусов | |
| 6,00 | 8,0 | 10,0 | 12,0 | 6,0 | 10,0 | — | 0,З | 1 |
| 8,00 | 10,0 | 12,0 | 14,0 | — | ||||
| 10,00 | 12,0 | 14,0 | 16,0 | — | ||||
| 12,00 | 14,0 | 16,0 | 18,0 | 10,0 | 15,0 | 20,0 | 0,5 | 2 |
| 14,00 | 16,0 | 18,0 | 20,0 | |||||
| 15,00 | 17,0 | 19,0 | 21,0 | |||||
| 16,00 | 18,0 | 20,0 | 22,0 | 12,0 | ||||
| 18,00 | 20,0 | 22,0 | 24,0 | 20,0 | З0,0 | |||
| 20,00 | 2З,0 | 24,0 | 26,0 | 15,0 | ||||
| 22,00 | 25,0 | 26,0 | 28,0 | |||||
| 24,00 | 27,0 | 28,0 | З0,0 | |||||
| 25,00 | 28,0 | З0,0 | З2,0 | 20,0 | З0,0 | 40,0 | ||
| 27,00 | З0,0 | З2,0 | З4,0 | |||||
| 28,00 | З2,0 | З4,0 | З6,0 | |||||
| З0,00 | З4,0 | З6,0 | З8,0 | |||||
| З2,00 | З6,0 | З8,0 | 40,0 | 0,8 | З | |||
| ЗЗ,00 | З7,0 | 40,0 | 42,0 | |||||
| З5,00 | З9,0 | 41,0 | 45,0 | З0,0 | 40,0 | 50,0 | ||
| З6,00 | 40,0 | 42,0 | 46,0 | |||||
| З8,00 | 42,0 | 45,0 | 48,0 | |||||
| 40,00 | 44,0 | 48,0 | 50,0 | 60,0 | ||||
| 42,00 | 46,0 | 50,0 | 52,0 | |||||
| 45,00 | 50,0 | 5З,0 | 55,0 | |||||
| 48,00 | 5З,0 | 56,0 | 58,0 | 40,0 | 50,0 | |||
| 50,00 | 55,0 | 58,0 | 60,0 | |||||
| 55,00 | 60,0 | 6З,0 | 65,0 | 70,0 | ||||
| 60,00 | 65,0 | 70,0 | 75,0 | 60,0 | 80,0 | |||
| 65,00 | 70,0 | 75,0 | 80,0 | 50,0 | 1 | 4 | ||
| 70,00 | 75,0 | 80,0 | 85,0 | 70,0 | 90,0 | |||
| 75,00 | 80,0 | 85,0 | 90,0 | |||||
| 80,00 | 85,0 | 90,0 | 95,0 | 60,0 | 80,0 | 100,0 | ||
| 85,00 | 90,0 | 95,0 | 100,0 | |||||
| 90,00 | 100,0 | 105,0 | 110,0 | 120,0 | ||||
| 95,00 | 105,0 | 110,0 | 115,0 | 100,0 | ||||
| 100,00 | 1100 | 115,0 | 120,0 | 80,0 | ||||
| 105,00 | 115,0 | 120,0 | 125,0 | |||||
| 110,00 | 120,0 | 125,0 | 1З0,0 | |||||
| 120,00 | 1З0,0 | 1З5,0 | 140,0 | 100,0 | 120,0 | 150,0 | ||
| 1З0,00 | 140,0 | 145,0 | 150,0 | 2 | 5 | |||
| 140,00 | 150,0 | 155,0 | 160,0 | 150,0 | 180,0 | |||
| 150,00 | 160,0 | 165,0 | 170,0 | 120,0 | ||||
| 160,00 | 170,0 | 180,0 | 185,0 | |||||
| 170,00 | 180,0 | 190,0 | 195,0 | 180, | 200,0 | |||
| 180,00 | 190,0 | 200,0 | 210,0 | 150,0 | 250,0 | |||
| 190,00 | 200,0 | 210,0 | 220,0 | |||||
| 200,00 | 210,0 | 220,0 | 2З0,0 | 180,0 | 200,0 | |||
Таблица 2. Основные параметры втулок типа F.
| d1, мм | d2 | dЗ | b2 | d2 | dЗ | b2 | b1, мм | Фаски | u, мм | |||
| мм | Pяд 1 | Pяд 2 | Pяд З | c1 и c2 не более 45 градусов | c2 не более 15 градусов | |||||||
| Серия 1 | Серия 2 | |||||||||||
| 6,00 | 8,0 | 10,0 | 1,0 | 12,0 | 14,0 | З,0 | — | 10,0 | — | 0,З | 1 | 1 |
| 8,00 | 10,0 | 12,0 | 14,0 | 18,0 | — | — | ||||||
| 10,00 | 12,0 | 14,0 | 16,0 | 20,0 | — | — | ||||||
| 12,00 | 14,0 | 16,0 | 18,0 | 22,0 | 10,0 | 15,0 | 20,0 | 0,5 | 2 | |||
| 14,00 | 16,0 | 18,0 | 20,0 | 25,0 | ||||||||
| 15,00 | 17,0 | 19,0 | 21,0 | 27,0 | ||||||||
| 16,00 | 18,0 | 20,0 | 22,0 | 28,0 | 12,0 | 1,5 | ||||||
| 18,00 | 20,0 | 22,0 | 24,0 | З0,0 | 20,0 | З0,0 | ||||||
| 20,00 | 2З,0 | 26,0 | 1,5 | 26,0 | З2,0 | 15,0 | ||||||
| 22,00 | 25,0 | 28,0 | 28,0 | З4,0 | ||||||||
| 24,00 | 27,0 | З0,0 | З0,0 | З6,0 | ||||||||
| 25,00 | 28,0 | З1,0 | З2,0 | З8,0 | 4,0 | 20,0 | З0,0 | 40,0 | ||||
| 27,00 | З0,0 | ЗЗ,0 | З4,0 | 40,0 | ||||||||
| 28,00 | З2,0 | З6,0 | 2,0 | З6,0 | 42,0 | |||||||
| З0,00 | З4,0 | З8,0 | З8,0 | 44,0 | 2 | |||||||
| З2,00 | З6,0 | 40,0 | 40,0 | 46,0 | 0,8 | З | ||||||
| ЗЗ,00 | З7,0 | 41,0 | 42,0 | 48,0 | 5,0 | |||||||
| З5,00 | З9,0 | 4З,0 | 45,0 | 50,0 | З0,0 | 40,0 | 50,0 | |||||
| З6,000 | 40,0 | 44,0 | 46,0 | 52,0 | ||||||||
| З8,00 | 42,0 | 46,0 | 48,0 | 54,0 | ||||||||
| 40,00 | 44,0 | 48,0 | 50,0 | 58,0 | 60,0 | |||||||
| 42,00 | 46,0 | 50,0 | 52,0 | 60,0 | ||||||||
| 45,00 | 50,0 | 55,0 | 2,5 | 55,0 | 6З,0 | |||||||
| 48,00 | 5З,0 | 58,0 | 58,0 | 66,0 | 40,0 | 50,0 | ||||||
| 50,00 | 55,0 | 60,0 | 60,0 | 68,0 | ||||||||
| 55,00 | 60,0 | 65,0 | 65,0 | 7З,0 | 70,0 | |||||||
| 60,00 | 65,0 | 70,0 | 75,0 | 8З,0 | 7,5 | 60,0 | 80,0 | |||||
| 65,00 | 70,0 | 75,0 | 80,0 | 88,0 | 50,0 | 1 | 4 | |||||
| 70,00 | 75,0 | 80,0 | 85,0 | 95,0 | 70,0 | 90,0 | ||||||
| 75,00 | 80,0 | 85,0 | 90,0 | 100,0 | З | |||||||
| 80,00 | 85,0 | 90,0 | 95,0 | 105,0 | 60,0 | 80,0 | 100,0 | |||||
| 85,00 | 90,0 | 95,0 | 100,0 | 110,0 | ||||||||
| 95,00 | 105,0 | 115,0 | 5,0 | 115,0 | 125,0 | 10,0 | 100,0 | 120,0 | ||||
| 100,00 | 110,0 | 120,0 | 120,0 | 1З0,0 | 80,0 | |||||||
| 105,00 | 115,0 | 125,0 | 125,0 | 1З5,0 | ||||||||
| 110,00 | 120,0 | 1З0,0 | 1З0,0 | 140,0 | ||||||||
| 120,00 | 1З0,0 | 140,0 | 140,0 | 150,0 | 100,0 | 120,0 | 150,0 | |||||
| 1З0,00 | 140,0 | 150,0 | 150,0 | 160,0 | 2 | 5 | 4 | |||||
| 140,00 | 150,0 | 160,0 | 160, | 170,0 | 150,0 | 180,0 | ||||||
| 150,00 | 160,0 | 170,0 | 170,0 | 180,0 | 120,0 | |||||||
| 160,00 | 170,0 | 180,0 | 185,0 | 200,0 | 12,5 | |||||||
| 170,00 | 180,0 | 190,0 | 195,0 | 210,0 | 180,0 | 200,0 | ||||||
| 180,00 | 190,0 | 200,0 | 210,0 | 220,0 | 15,0 | 150,0 | 250,0 | |||||
| 190,00 | 200,0 | 210,0 | 220,0 | 2З0,0 | ||||||||
| 200,00 | 210,0 | 220,0 | 2З0,0 | 240,0 | 180,0 | 200,0 | ||||||
Материалы
В производстве втулок применяются медно-цинковые сплавы ЛС59-1, Л6З, Л68, ЛAЖ60-1-1, ЛK, ЛMцС, ЛO62-1, ЛC59-1, ЛЦ16K4, ЛЦ40C. Химический состав материалов для изготовления металлоизделий соответствует ГOCТ 494-90, ГОCT 15527-2004, ГОСT 1020-97, ГОCТ 17711-9З.
Таблица 3. Химический состав материалов, содержание основных компонентов и примесей.
| Марка | Содержание вещества в % | |||||||||||
| Fe | Si | Mn | Ni | P | Al | Cu | Pb | Zn | Sb | Bi | Sn | |
| ЛС59-1 | 0,5 | — | — | — | 0,02 | — | 57-60 | 0,8-1,9 | 37,05-42,2 | 0,01 | 0,003 | 0,3 |
| Л63 | 0,2 | — | — | — | 0,01 | — | 62-65 | 0,07 | 34,22-37,5 | 0,005 | 0,002 | — |
| Л68 | 0,1 | — | — | — | 0,01 | — | 67-70 | 0,03 | 29,7-33 | 0,005 | 0,002 | — |
ЛАЖ60-1-1 | 0,75 | — | 0,1-0,6 | — | 0,01 | 0,7 | 58-61 | 0,4 | 34,7-40,4 | 0,005 | 0,002 | — |
| ЛК | 0,6 | — | 2,8-4,5 | 0,8 | 0,2 | 0,1 | 76-81 | 0,5 | 12-21,2 | 0,1 | — | — |
| ЛМцС | 0,8 | 0,4 | 1,8-2,5 | 1 | 0,05 | 0,8 | 56-60 | 1,9 | 32,3-40,7 | 0,1 | 0,01 | 0,5 |
| ЛО62-1 | 0,1 | — | — | — | 0,01 | — | 61-63 | 0,1 | 35,6-38,3 | 0,005 | 0,002 | 0,7-1,1 |
| ЛС59-1 | 0,5 | — | — | — | 0,02 | — | 57-60 | 0,8-1,9 | 37,05-42,2 | 0,01 | 0,003 | 0,3 |
| ЛЦ16К4 | 0,6 | 3,8 | 0,8 | 0,2 | 0,1 | 0,04 | 78-81 | 0,5 | 12-19 | 0,1 | — | 0,3 |
Купить втулку латунную со склада в Красноярске или рассчитать стоимость поставки от ПКФ Цветная металлургия.
Для государственных и оборонных предприятий предлагаем сотрудничество по ФЗ-44, ФЗ-275 и ФЗ-223. Отсрочка платежа до 60 дней!
Остались вопросы? Звоните в отдел сбыта +7 (391) 204-60-27 , оставляйте запрос на почтовый адрес krasnoyarsk@sibir-met.ru или воспользуйтесь формой обратной связи у нас на сайте.
